Раздел: Инструмент и оснастка
Подраздел: Машины для обработки и высверливания труб

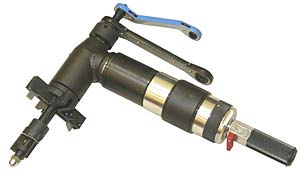

Машина пневматическая Мангуст-2МТ

В базовой комплектации предназначена для обработки труб с внутренним диаметром от 39 до 104 мм и наружным диаметром до 120 мм. Машина позволяет разделывать под сварку торцы труб, снимать внутреннюю и наружную фаски, удалять сварной шов между трубой и трубной решеткой.

Применение дополнительных комплектов позволяет высверливать из трубной решетки трубы с наружным диаметром от 51 до 76 мм и с толщиной стенки до 5 мм, завальцованные на глубину до 50 мм, и вырезать штуцера с наружным диаметром от 51 до 76 мм из тонкостенных коллекторов малого диаметра.

Характеристики

Мощность пневмопривода		1,3 кВт
Крутящий момент на максимальной мощности		180 Нм
Количество резцов в резцедержателе		до 4
Частота вращения резцедержателя регулируется		40 - 100 об/мин
Давление воздуха		0,63 МПа
Расход воздуха на холостом ходу		1,7 м3/мин.
Максимальная длина обработки:		50 мм
Минимальная длина прямолинейного участка трубы, необходимая для закрепления:	прямой трубы	5 мм+длина обработки
	трубы с погибом	48 мм+длина обработки
Масса в рабочем состоянии		9,5 кг

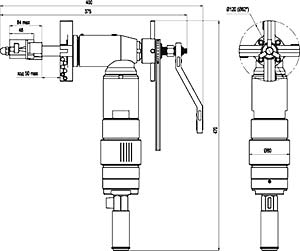

Габаритные размеры в рабочем состоянии		470х400х120 (62) мм
Масса машины в транспортной упаковке с полным комплектом сменных и запасных частей		15,7 кг
Габаритные размеры в транспортной упаковке		500х375х145 мм

РЕЗЦЫ К МАШИНЕ "Мангуст-2"

Резцы изготавливаются из отечественного сплава Р6М5 и сплава EM42 (Франция)

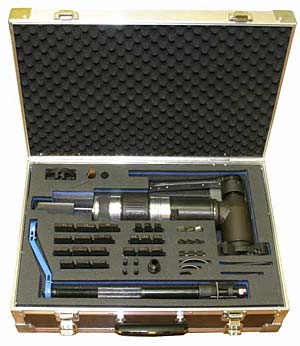

Базовая комплектация машины «Мангуст-2МТ»

Машина комплектуется:
• Двумя резцедержателями d120 и d62 мм
• Набором сменных сухарей фиксатора
• Девятью резцами (три - для подрезки торца, три - для снятия наружной фаски, три - для снятия внутренней фаски и удаления сварного шва)

ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ К МАШИНЕ "Мангуст-2МТ" ДЛЯ ВЫСВЕРЛИВАНИЯ ЗАВАЛЬЦОВАННЫХ ТРУБ

Позволяет удалять из трубных решеток трубы с наружным диаметром от 51 до 76 мм и толщиноЙ стенки до 5 мм, завальцованные на глубину до 50 мм.

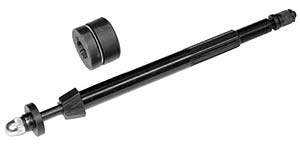

Дополнительный комплект включает:
• Фиксатор с удлиненным шлицевым валом в сборе и одну расточную головку в сборе под один, указанный Заказчиком, типоразмер трубы.
• Расточные головки под другие, указанные Заказчиком, типоразмеры труб и сменные резцы № 41 поставляются отдельно по согласованию с Заказчиком.

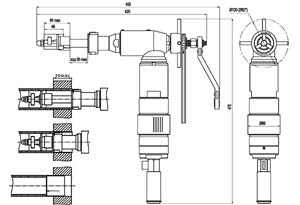

Основные технические характеристики машины «Мангуст-2МТ» с дополнительным комплектом для высверливания труб

Наружный диаметр высверливаемых труб	51...76 мм
Максимальная глубина высверливания	50 мм
Максимальная толщина стенки трубы	5 мм
Масса	9,5 кг
Габаритные размеры	470x455x80 мм

ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ К МАШИНЕ "Мангуст-2МТ» ДЛЯ ВЫРЕЗАНИЯ ШТУЦЕРОВ ИЗ ТОНКОСТЕННЫХ КОЛЛЕКТОРОВ

Позволяет вырезать штуцера d51x3(5)...d76x3(5) из тонкостенных коллекторов (толщина стенки 7...15 мм)

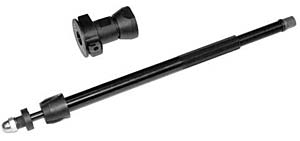

Дополнительный комплект включает:
• Фиксатор с одной сменной цангой под конкретный, указанный Заказчиком, типоразмер штуцера.
• Цанги под другие, указанные Заказчиком, типоразмеры штуцеров и сменные резцы № 13 поставляются отдельно по согласованию с Заказчиком.

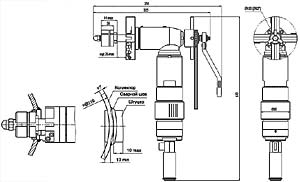

Основные технические характеристики машины «Мангуст-2МТ» с дополнительным комплектом для вырезания штуцеров

Наружный диаметр вырезаемых штуцеров	51...76 мм
Максимальная толщина стенки штуцера	6 мм
Масса	9,5 кг
Габаритные размеры	470x355x120 мм

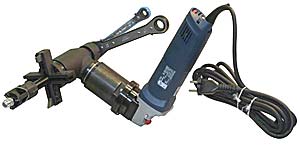

Машина электрическая Мангуст-2-Электро

В базовой комплектации предназначена для обработки труб с внутренним диаметром от 39 до 104 мм и наружным диаметром до 120 мм. Машина позволяет разделывать под сварку торцы труб, снимать внутреннюю и наружную фаски, удалять сварной шов между трубой и трубной решеткой.

Применение дополнительных комплектов позволяет высверливать из трубной решетки трубы с наружным диаметром от 51 до 76 мм и с толщиной стенки до 5 мм, завальцованные на глубину до 50 мм и вырезать штуцера с наружным диаметром от 51 до 76 мм из тонкостенных коллекторов малого диаметра.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «МАГУСТ-2-Электро»

Мощность электропривода	потребляемая	1,4 кВт
	Выходная	1,0 кВт
Максимальный крутящий момент		70 Нм
Частота вращения резцедержателя (регулируется)		40 - 150 об/мин
Напряжение питания электропривода		~ 220 вольт
Максимальная длина обработки		50 мм
Минимальная длина прямолинейного участка трубы, необходимая для закрепления	В прямой трубе	5 мм + длина обработки
	В трубе с погибом	48 мм + длина обработки
Габаритные размеры машины	В рабочем положении	400х335х300 мм
	В транспортной упаковке	555х415х175 мм
Масса машины	В рабочем состоянии	9,5 кг
	В транспортной упаковке с полным комплектом сменных и запасных частей	16,3 кг

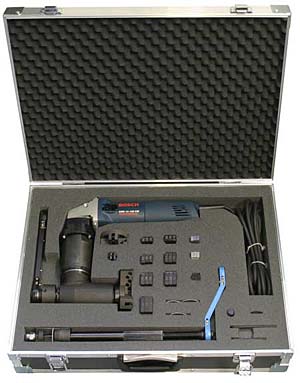

Комплектация машины "МАНГУСТ-МИДИ-ЭЛЕКТРО"

Комплектация машины такая же, как у «Мангуст-2МТ».
Резцы к машине используются те же, что и к машине «Мангуст-2МТ.
