Раздел: Инструмент и оснастка
Подраздел: Машины для обработки и высверливания труб


Машина пневматическая Мангуст-Миди-МТ



В базовой комплектации предназначена для подрезки торцов и разделки под сварку труб с внутренним диаметром от 14 до 40 мм и наружным диаметром до 48 мм и вырезки штуцеров с внутренним диаметром от 20 мм из тонкостенных коллекторов с толщиной стенки 7...15 мм.

Машина позволяет снимать внутреннюю и наружную фаски, разделывать под сварку торцы труб при толщине стенки до 6 мм, удалять сварной шов между трубой и трубной решёткой.

Применение дополнительного комплекта позволяет высверливать трубы с наружным диаметром от 29 до 42 мм и толщиной стенки до 5 мм, завальцованные на глубмну до 50 мм.

Характеристики

Мощность пневмопривода 0,6 кВт
Крутящий момент на максимальной мощности 50 Нм
Количество резцов в резцедержателе 1 или 2
Частота вращения резцедержателя - регулируется 60-220 об/мин
Давление воздуха 0,63 МПа
Расход воздуха 0,7 м3/мин
Максимальная длина обработки С фиксатором под сменные цанги (dвн = 14-20 мм) 20
С фиксатором под сменные цанги (dвн = 20-40 мм) 40
Минимальная длина прямолинейного участка трубы, необходимая для закрепления С фиксатором под сменные цанги (dвн = 14-20 мм) 40 мм + длина обработки
С фиксатором под сменные цанги (dвн = 20-40 мм) 39 мм + длина обработки
Масса в рабочем состоянии 4,94 кг
Габаритные размеры в рабочем состоянии 385х285х56 мм
Масса машины в транспортной упаковке с полным комплектом сменных и запасных частей 5,28 кг
Габаритные размеры в транспортной упаковке 400х360х70 мм


РЕЗЦЫ К МАШИНЕ "МАНГУСТ-МИДИ"

Резцы изготавливаются из отечественного сплава Р6М5 и сплава EM42 (Франция)

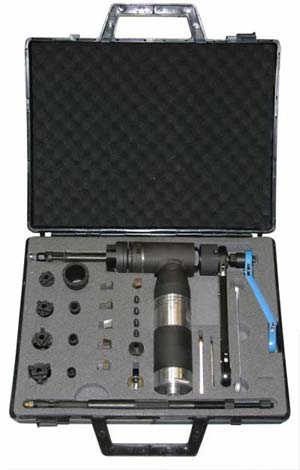

Базовая комплектация машины «Мангуст-Миди-МТ»

Машина комплектуется:
• Двумя шлицевыми валами фиксатора (один для установки сменных цанг и один для установки сменных сухарей)
• Набором сменных цанг фиксатора
• Набором сменных сухарей фиксатора
• Десятью резцами (три - для подрезки торца, один - для снятия наружной фаски, шесть - для снятия внутренней фаски и удаления сварного шва).

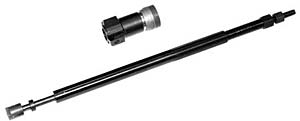

ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ К МАШИНЕ «Мангуст-Миди-МТ» ДЛЯ ВЫСВЕРЛИВАНИЯ ЗАВАЛЬЦОВАННЫХ ТРУБ

Позволяет удалять из трубных решеток трубы, завальцованные на глубину до 50 мм, с наружным диаметром от 29 до 32 мм при толщине стенки до 3 мм, и трубы с наружным диаметром от 38 до 42 мм при толщине стенки до 5 мм.

Дополнительный комплект включает:
Фиксатор с удлиненным шлицевым валом в сборе и одну расточную головку в сборе под один, указанный Заказчиком, типоразмер трубы.

Расточные головки под другие, указанные Заказчиком, типоразмеры труб и сменные резцы № 41 поставляются отдельно по согласованию с Заказчиком.

Для труб с наружным диаметром от 29 до 32 мм используются цельные расточные головки, а для труб с наружным диаметром от 38 до 42 мм используются расточные головки с возможностью замены резцов №41 (смотри в разделе "Мангуст-2МТ").

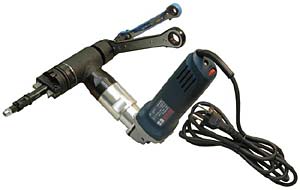

Машина электрическая Мангуст-Миди-Электро



В базовой комплектации предназначена для обработки труб с внутренним диаметром от 14 до 40 мм и наружным диаметром до 48 мм и вырезки штуцеров с внутренним диаметром от 20 мм из тонкостенных коллекторов с толщиной стенки 7... 15 мм.

Машина позволяет снимать внутреннюю и наружную фаски, разделывать поб сварку торцы труб при толщине стенки до 6 мм, удалять сварной шов между между трубой и трубной решеткой.

Применение дополнительного комплекта позволяет высверливать из трубной решетки трубы с наружным диаметром от 29 до 42 мм и толщиной стенки до 5 мм, завальцованные на глубину до 50 мм.

Мощность электропривода потребляемая 0,67 кВт
Электродвигатель Однофазный, ~220 V
Крутящий момент на максимальной мощности 34 Нм
Количество резцов в резцедержателе 1 или 2
Частота вращения резцедержателя - регулируется 40-190 об/мин
Максимальная длина обработки С фиксатором под сменные цанги (dвн = 14-20 мм) 20
С фиксатором под сменные цанги (dвн = 20-40 мм) 40
Минимальная длина прямолинейного участка трубы, необходимая для закрепления С фиксатором под сменные цанги (dвн = 14-20 мм) 40 мм + длина обработки
С фиксатором под сменные цанги (dвн = 20-40 мм) 39 мм + длина обработки
Масса в рабочем состоянии 5,6 кг

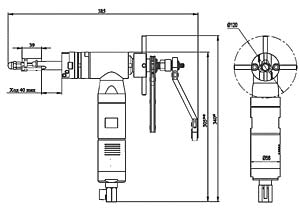

Габаритные размеры в рабочем состоянии 385х270х260 мм
Масса машины в транспортной упаковке с полным комплектом сменных и запасных частей 10,9 кг
Габаритные размеры в транспортной упаковке 550х390х125 мм

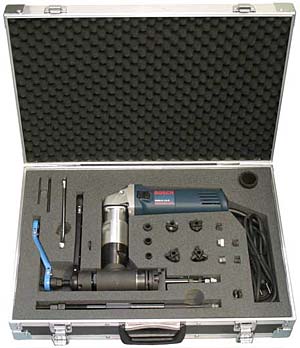

Комплектация машины "МАНГУСТ-МИДИ-ЭЛЕКТРО"

Комплектация машины и резцы такие же, как у машины "Мангуст-Миди-МТ"
